溫度沖擊試驗與溫度循環試驗的區別
溫度沖擊試驗與溫度循環試驗的區別，主要是應力負荷機理不同。溫度沖擊試驗主要考察由于蠕變及疲勞損傷引起的失效，而溫度循環主要考察由于剪切疲勞引起的失效。溫度試驗環境不同，試驗取樣大小不同，采用的試驗標準不同，試驗方法不同等。
溫度沖擊試驗：升降溫速率不低于30℃/min。溫度變化范圍很大，同時試驗嚴酷度還隨著溫度變化率的增加而增加。 溫度沖擊試驗容許兩箱式（吊籃式）或一箱式（儲能式）試驗裝置，溫度循環試驗使用單槽式試驗裝置。在兩箱式箱體內，溫度變化率要大于50℃/分鐘。
引起溫度沖擊的原因：回流焊、干燥、再加工、修理等制造、修理工藝中劇烈的溫度變化。

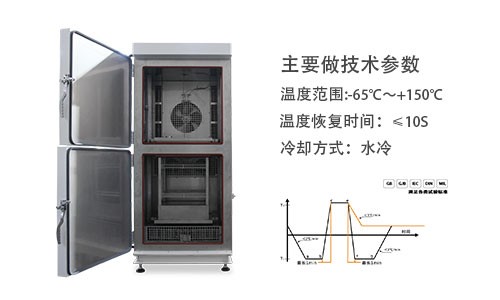

（溫度沖擊試驗-溫度沖擊試驗箱）
溫度循環試驗：溫度循環就是將試驗樣品暴露于預設的高低溫交替的試驗環境中。為避免溫度沖擊的影響，試驗時溫度變化率必須小于20℃/分鐘。同時，為達到蠕變及疲勞損傷的效果，推薦試驗溫度循環為25℃~100℃，或者也可根據產品的用途使用0℃~100℃的循環試驗，曝露時間為各15分鐘。
做溫度循環試驗的目的：對產品施加環境應力促使早期失效產品存在的潛在缺陷盡快暴露而予以剔除。

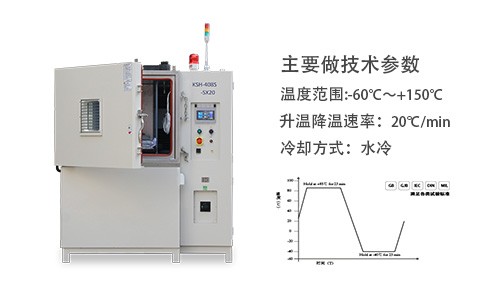

（溫度循環試驗-ESS快速溫度變化箱-線性）
溫度沖擊試驗與溫度循環試驗環境條件及目的對比：
目的 | 加速應力試驗 | 加速壽命試驗 | 環境應力篩選試驗ESS |
試驗標準 | MIL-STD-202 | IEC60749-25 JESD22-A104-b | IEC168-2-1 MIL-STD-2164-85 |
試驗方法 | 溫度沖擊試驗 | 溫度循環試驗 | 溫度循環試驗 |
試驗環境 | 比使用環境更嚴酷 | 極限使用環境 | 極限使用環境 |
試驗樣品 | 零部件 | 元器件 焊點（BGA、CSP） | 成晶 |
試樣大小 | 小 | 小 | 較大 |
試驗溫度范圍 | -40~+125℃ -55~+150℃ | -40~+125℃ -65~+150℃ | -40~+100℃ 0~+100℃ |
加速系數 | 100~500倍 | 50~100倍 | 10~20倍 |
